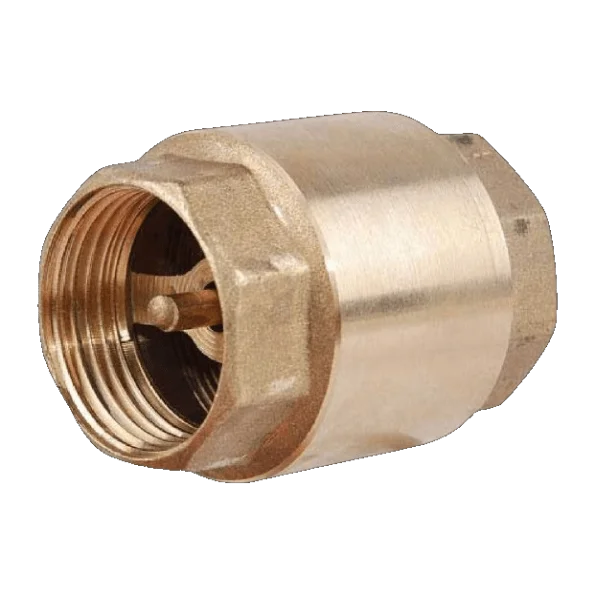

Клапан приймальний КП-40 (1 1/2)

Опис

Приймальний клапан КП-40 призначений для утримання стовпа рідини у всмоктувальному трубопроводі з метою забезпечення роботи насоса без попереднього заповнення перекачуваною рідиною. Приймальний Клапан встановлюється на кінці всмоктувального трубопроводу в ємності, з якої ведеться перекачування рідини. Температура експлуатації клапана приймального від мінус 40 до плюс 50°С.

Технічна характеристика.

Клапан приймальний КП-1½”

Габаритні розміри клапану, мм:
– діаметр D – 65 мм
– висота H – 70 мм
– різьба з’єднувальна G – 1½” – 45мм
– розмір під ключ S – 53 мм

Клапан приймальний КП-2″

Габаритні розміри клапану, мм:
– діаметр D – 78 мм
– висота H – 71 мм
– різьба з’єднувальна G – 2 ” – 58,6 мм
– розмір під ключ S – 66 мм

Клапан приймальний КП-3″

Габаритні розміри клапану, мм:
– діаметр D – 109 мм
– висота H – 100 мм
– різьба з’єднувальна G – 3 ” – 84,7 мм
– розмір під ключ S – 95,5 мм

Клапан приймальний kП-4″

Габаритні розміри клапану, мм:
– діаметр D – 121,5 мм
– висота H – 141 мм
– різьба з’єднувальна G – 4 ” – 110,6 мм
– розмір під ключ S – 95,5 мм

Комплектність поставки.

До комплекту поставки приймального клапана КП належать:

а) Клапан приймальний зібраний КП – 1 шт.

б) Паспорт – 1 шт.

Улаштовування та принцип роботи.

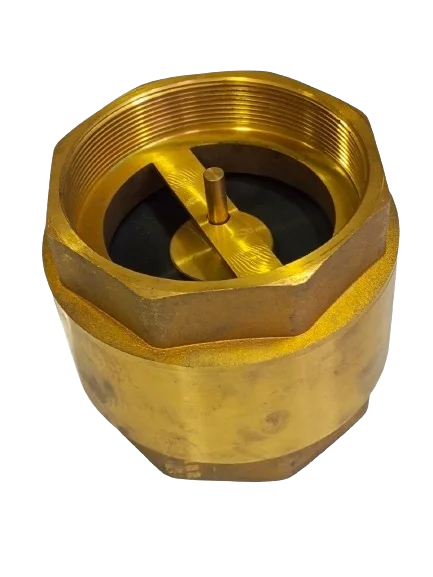

• Клапан приймальний складається з корпусу (1); сідла (2); тарілки (3); штоку (4); пружини (5) (см. рис.1)
• Корпус клапана вгорі має приєднувальну рузьбу і шестикутник «під ключ» для зручності підключення до трубопроводу. При створення розрядження в трубопроводі, відкривається клапан і проводиться забір нафтопродуктів. По закінченню забору клапан під дією пружини закривається, виключаючи потрапляння нафтопродуктів з трубопроводу в резервуар. Клапан виготовлений з латуні, ущільнення з маслостійкої гуми і забезпечує її герметичність.

Підготовка до роботи.

Перед встановленням клапана необхідно:

а) перевірити м’якість ходу штоку клапану і щільність прилягання клапану до муфти;

б) приєднати клапан приймальний КП до трубопроводу.

Технічне ослуговування.

• При експлуатації клапан перевіряється в наступні часові рамки:

а) весняно-літній період – не рідше одного разу на три місяці,

б) при температурі нижче нуля – не рідше одного разу на місяць.

Профілактичні огляди, деталі при необхідності, для видалення відкладення дьогтю і пилу промити бензином і продути стиснутим повітрям.
