Люк замірний ЛЗ-100

Опис

Люк замірний ЛЗ встановлюється на резервуарах з нафтою та нафтопродуктами і забезпечує доступ до збереженого продукту з метою відбору проб або виміру рівня наливу в резервуарі. Для зручного і безпечного переміщення ручних пробовідбірних пристосувань і вимірювального інструмента при вимірювальних операціях в конструкції люка передбачена напрямна колодка з іскробезпечного матеріалу. При експлуатації проводити огляд деталей вимірювального люка в наступні часові рамки: а) весняно-літній період – не рідше одного разу на місяць; б) при температурі нижче нуля – не рідше двох разів на місяць.

1. Технічні характеристики.

• Габаритні розміри люку замірного ЛЗ-50:

діаметр -80 мм

висота -71 мм

• Умовний прохід (діаметр горловини), – 50 мм
• Маса не більше – 1,2 кг

Матеріал люку – алюміній

Приєднувальний розмір – трубне різьблення – 2 “.

• Габаритні розміри люку замірного ЛЗ-80:

діаметр -190 мм

ширина -220 мм

висота -160 мм

• З’єднувальні розміри :

діаметр горловини – 80 мм

диаметр отворів – 14 мм

кількість отворів – 4 шт

міжцентрова відстань -160 мм

Маса не більше – 2,5 кг

Матеріал люку – алюміній

• Габаритні розміри люку замірного ЛЗ-100:

діаметр -205 мм

ширина -205 мм

висота -160 мм

• З’єднувальні розміри :

діаметр горловини -100 мм

диаметр отворів – 14 мм

кількість отворів – 4 шт

міжцентрова відстань -170 мм

Маса не більше – 3 кг

Матеріал люку – алюміній

• Габаритні розміри люку замірного ЛЗ-150:

діаметр -260 мм.

ширина -285 мм.

висота -180 мм.

• З’єднувальні розміри :

діаметр горловини – 150 мм.

Маса не більше – 5,0 кг.

Матеріал люку – алюміній

2. Комплектність поставки

До комплекту поставки люки замірного ЛЗ належать:

• Люк замірний в зборі ЛЗ -1 шт;
• Паспорт ЛЗ -1 шт.

3. Улаштовування та принцип роботи.

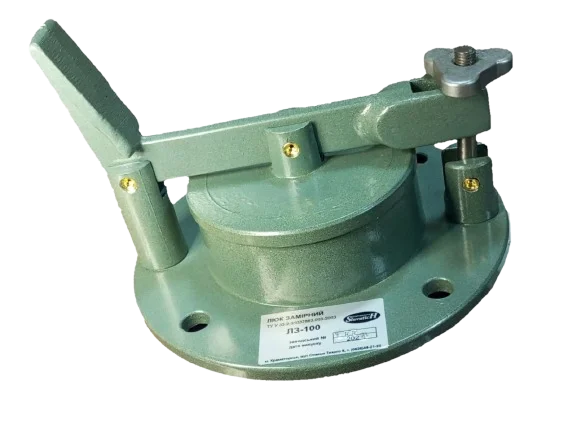

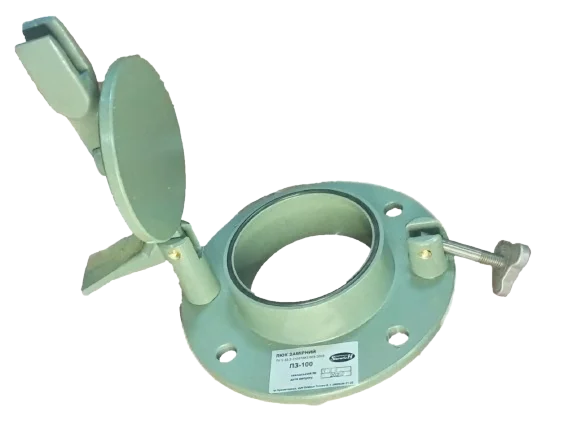

• Люк замірний складається з корпусу 1, кришки 2 та ущільнення 3 (см. рис. 1).
• Місце встановлення люку передбачається проектом, але обов’язково на поздовжній осі горизонтального баку для забезпечення точності вимірювання рівня нафтопродукту.

4. Підготовка до роботи

Перед установкою вимірювального люку необхідно:

– перевірити правильність встановлення і збереження гумової підкладки;

– при необхідності очистіть від забруднень поверхні прилягання кришки до корпусу;

5. Порядок роботи.

Для видбіру проби необхідно:

– відкрутити кришку люку від корпусу;

– після вимірювання або відбору проб, щоб забезпечити герметичність закрутити кришку люку до упору.

6.Технічне ослуговування.

• При експлуатації проводити огляд деталей вимірювального люка в наступні часові рамки:

а) весняно-літній період – не рідше одного разу на місяць;

б) при температурі нижче нуля – не рідше двох разів на місяць.

6.1 Під час профілактичних оглядів деталі слід промити бензином, розчинником і продувати стиснутим повітрям для видалення відкладень смоли і пилу.
