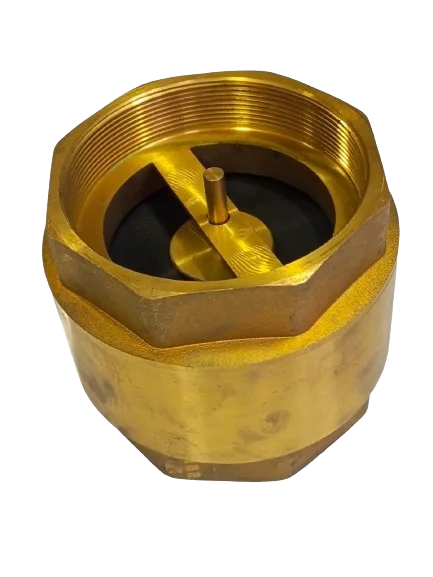

Клапан приемный КП-100 (4″)

Описание

Приемный клапан КП-100 предназначен для удержания столба жидкости во всасывающем трубопроводе с целью обеспечения работы насоса без предварительного заполнения перекачиваемой жидкостью. Приемный Клапан устанавливается на конце всасывающего трубопровода в емкости, из которой ведется перекачка жидкости. Температура эксплуатации клапана приемного от минус 40 до плюс 50°С.

Техническая характеристика.

Клапан приемный КП-1½»

Габаритные размеры клапана, мм:
— диаметр D — 65 мм
— высота H — 70 мм
— резьба соединительная G — 1½» — 45мм
— размер под ключ S — 53 мм

Клапан приемный КП-2″

Габаритные размеры клапана, мм:
— диаметр D — 78 мм
— высота H — 71 мм
— резьба соединительная G — 2″ — 58,6 мм
— размер под ключ S — 66 мм

Клапан приемный КП-3″

Габаритные размеры клапана, мм:
— диаметр D — 109 мм
— высота H — 100 мм
— резьба соединительная G — 3″ — 84,7 мм
— размер под ключ S — 95,5 мм

Клапан приемный кП-4″

Габаритные размеры клапана, мм:
— диаметр D — 121,5 мм
— высота H — 141 мм
— резьба соединительная G — 4″ — 110,6 мм
— размер под ключ S — 95,5 мм

Комплектность поставки.

В комплект поставки приемного клапана КП входят:

а) Клапан приемный собранный КП — 1 шт.

б) Паспорт — 1 шт.

Устройство и принцип работы.

• Клапан приемный состоит из корпуса (1); седла (2); тарелки (3); штока (4); пружины (5) (см. рис.1) (см. рис.1)
• Корпус клапана вверху имеет присоединительную резьбу и шестигранник «под ключ» для удобства подключения к трубопроводу. При создание разряжения в трубопроводе, открывается клапан и производится забор нефтепродуктов. По окончанию забора клапан под действием пружины закрывается, исключая попадание нефтепродуктов из трубопровода в резервуар. Клапан изготовлен из латуни, уплотнение из маслостойкой резины и обеспечивает ее герметичность.

Подготовка к работе.

Перед установкой клапана необходимо:

а) проверить мягкость хода штока клапана и плотность прилегания клапана к муфте;

б) присоединить клапан приемный КП к трубопроводу.

Техническое обслуживание.

• При эксплуатации клапан проверяется в следующие временные рамки:

а) весенне-летний период — не реже одного раза в три месяца,

б) при температуре ниже нуля — не реже одного раза в месяц.

Профилактические осмотры, детали при необходимости, для удаления отложения дегтя и пыли промыть бензином и продуть сжатым воздухом.
