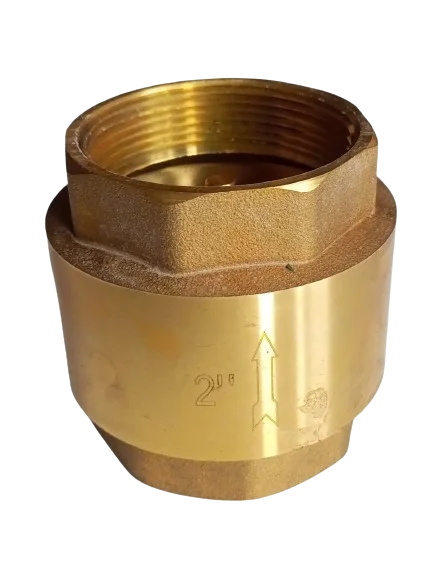

Клапан приемный КП-50 (2″)

Описание

Приемный клапан КП-50 предназначен для удержания столба жидкости во всасывающем трубопроводе с целью обеспечения работы насоса без предварительного заполнения перекачиваемой жидкостью. Приемный Клапан устанавливается на конце всасывающего трубопровода в емкости, из которой ведется перекачка жидкости. Температура эксплуатации клапана приемного от минус 40 до плюс 50°С.

Техническая характеристика.

Клапан приемный КП-1½”

Габаритные размеры клапана, мм:
– диаметр D – 65 мм
– высота H – 70 мм
– резьба соединительная G – 1½” – 45мм
– размер под ключ S – 53 мм

Клапан приемный КП-2″

Габаритные размеры клапана, мм:
– диаметр D – 78 мм
– высота H – 71 мм
– резьба соединительная G – 2″ – 58,6 мм
– размер под ключ S – 66 мм

Клапан приемный КП-3″

Габаритные размеры клапана, мм:
– диаметр D – 109 мм
– высота H – 100 мм
– резьба соединительная G – 3″ – 84,7 мм
– размер под ключ S – 95,5 мм

Клапан приемный кП-4″

Габаритные размеры клапана, мм:
– диаметр D – 121,5 мм
– высота H – 141 мм
– резьба соединительная G – 4″ – 110,6 мм
– размер под ключ S – 95,5 мм

Комплектность поставки.

В комплект поставки приемного клапана КП входят:

а) Клапан приемный собранный КП – 1 шт.

б) Паспорт – 1 шт.

Устройство и принцип работы.

• Клапан приемный состоит из корпуса (1); седла (2); тарелки (3); штока (4); пружины (5) (см. рис.1) (см. рис.1)
• Корпус клапана вверху имеет присоединительную резьбу и шестигранник “под ключ” для удобства подключения к трубопроводу. При создание разряжения в трубопроводе, открывается клапан и производится забор нефтепродуктов. По окончанию забора клапан под действием пружины закрывается, исключая попадание нефтепродуктов из трубопровода в резервуар. Клапан изготовлен из латуни, уплотнение из маслостойкой резины и обеспечивает ее герметичность.

Подготовка к работе.

Перед установкой клапана необходимо:

а) проверить мягкость хода штока клапана и плотность прилегания клапана к муфте;

б) присоединить клапан приемный КП к трубопроводу.

Техническое обслуживание.

• При эксплуатации клапан проверяется в следующие временные рамки:

а) весенне-летний период – не реже одного раза в три месяца,

б) при температуре ниже нуля – не реже одного раза в месяц.

Профилактические осмотры, детали при необходимости, для удаления отложения дегтя и пыли промыть бензином и продуть сжатым воздухом.
