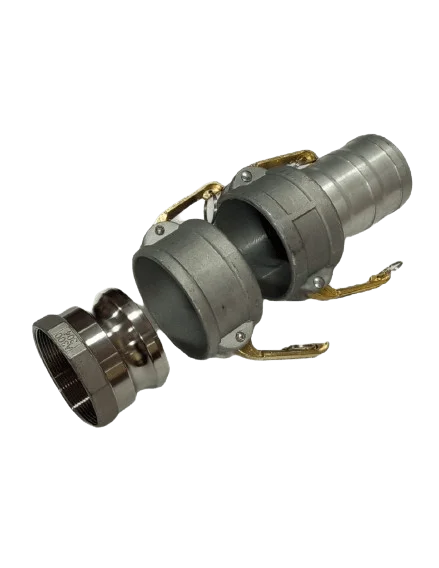

Муфта сливная МЗ-2 (А300+ДС300+С300)

Описание

Муфта сливная МЗ предназначена для герметичного присоединения сливного рукава автоцистерны к приемной трубе резервуара во время слива нефтепродуктов. По устойчивости к воздействию климатических факторов внешней среды муфта соответствует изготовлению У, категории размещения 1 ГОСТ 15150-69. Муфта устанавливается на резьбовую часть патрубка приемного или фильтра сливного с герметизирующим уплотнением. Ниппель 3 устанавливается в манжету напорно-всасывающего рукава ГОСТ 5398-76 автоцистерны с внутренним диаметром 75 мм. Крепление рукава осуществляется двумя хомутами. Перед началом сливания необходимо снять крышку 2, разжав зажим 4. Вместо крышки 2 устанавливается напорно-всасывающий рукав автоцистерны с ниппелем 3, зажимы 4, ниппель 3 зажат, происходит прочное соединение торца ниппеля 3 с резиновой прокладкой 5 и уплотнение всего соединения. После окончания слива разборка ниппеля с корпусом муфты производится в порядке обратном указанному в п.4.3. В нерабочем состоянии (между сливами) соединение и уплотнение крышки 2 с корпусом муфты аналогично указанному в др. 4.3. соединение ниппеля.
