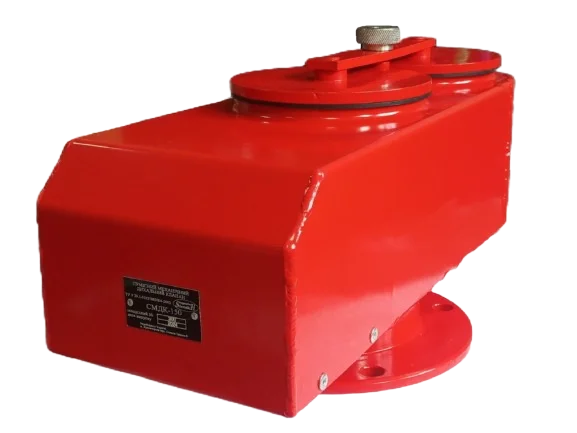

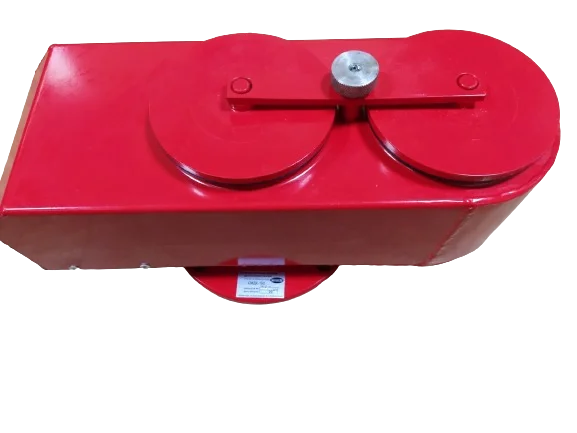

Совместимый механический дыхательный клапан СМДК-150 фланцевый

1. Технические характеристики.

Типы, основные параметры и размеры клапанов должны соответствовать, параметрам указанным в таблице 1.

Материал клапана – алюминий

2. Набор доставки

В комплект поставки СМДК (фланцевый) входят; 3.1. Соединенный механический дыхательный клапан в сборе СМДК (фланцевый) 1 шт. 3.2. Паспорт СМДК 1 шт.

3. Устройство и принцип работы

Совмещенный механический дыхательный клапан состоит из корпуса (1), в котором заключены пластины давления (2) с грузами (4), вакуумные пластины (3). В корпусе СМДК устанавливается кассета (5), которая предназначена для временного предотвращения проникновения пламени в резервуар с нефтью и нефтепродуктами при воспламенении взрывчатых смесей газов и паров с воздухом. С помощью тарелок (2) и (3) в корпусе образуются камеры давления и вакуума. Камеры сквозь отверстия, закрытые сетками (6) и (7), связаны с атмосферой. Сетки предотвращают камеры давления и вакуума от попадания пыли. Тарелки давления и вакуума герметично притерты к седлам и сидят на направляющих стержнях (8), обеспечивающих свободное перемещение тарелок. После достижения давления и вакуума над допустимым одна из пластин открывается и согласовывает газовое пространство резервуара с атмосферой. Над каждой тарелкой имеется отверстие, герметично закрытое крышкой (9), с помощью которого производится проверка, постановка и извлечение груза. Крышки через прокладки (10) прижаты к отверстиям с помощью специальной скобы (11) гайкой (12). Совмещенный механический дыхательный клапан крепится на крышке бака нефтепродуктами через фланг через подкладку к обратному фланцу резервуара. Рабочая позиция – соединительный фланкер к низу.
